Wybór odpowiedniego oprogramowania do przygotowania procesów obróbczych jest równie istotny, jak dobór samej obrabiarki czy kontrolera ruchu. W potocznym języku warsztatowym często używa się sformułowania „program do pisania programów CN”, jednak pod tym pojęciem kryje się całe spektrum narzędzi: od prostych edytorów tekstowych G-kodu, przez systemy CAD/CAM, aż po zaawansowane pakiety do symulacji i optymalizacji ścieżek narzędzia. Decyzja o wyborze konkretnego rozwiązania zależy od stopnia skomplikowania produkowanych detali, budżetu firmy oraz specyfiki posiadanych maszyn. Poniższy artykuł ma na celu pomóc we właściwym doborze łańcucha programowego, pozwalając na skrócenie czasu wdrożenia nowego produktu z wielu dni do kilku godzin.
Zrozumienie procesu: Od rysunku do kodu sterującego
Zanim przejdziemy do przeglądu konkretnych narzędzi, należy wyjaśnić, że proces „pisania” programu CNC składa się zazwyczaj z trzech etapów. Pierwszym jest CAD (Computer-Aided Design), czyli miejsce, w którym powstaje cyfrowa geometria części. Drugim etapem jest CAM (Computer-Aided Manufacturing), gdzie technolog definiuje parametry skrawania, dobiera narzędzia i generuje ścieżki ich ruchu. Ostatnim, krytycznym ogniwem jest postprocesor – specjalny moduł, który tłumaczy uniwersalne ścieżki CAM na G-kod specyficzny dla danego kontrolera, np. CSMIO/IP. Wybierając program, musimy upewnić się, że obsługuje on wszystkie te etapy lub płynnie współpracuje z pozostałymi elementami systemu, co gwarantuje integralność danych i poprawność wykonania detalu.
Ręczne pisanie programów i edytory G-kodu
Dla najprostszych operacji, takich jak planowanie powierzchni, proste wiercenia czy obróbka zgrubna prostokątnych kształtów, wielu doświadczonych operatorów wciąż wybiera ręczne pisanie programów bezpośrednio w kodzie ISO (G-kodzie). W takim przypadku „programem do pisania” staje się zaawansowany edytor tekstu, taki jak Notepad++, VS Code z odpowiednimi wtyczkami lub dedykowane narzędzia typu Cimco Edit. Programy te oferują podświetlanie składni, numerowanie bloków oraz, co najważniejsze, funkcje backplotu, czyli graficznej wizualizacji ścieżki na ekranie komputera bez uruchamiania maszyny. Jest to rozwiązanie najtańsze i dające pełną kontrolę nad każdą linią kodu, jednak przy skomplikowanych kształtach 3D staje się ono fizycznie niemożliwe do zastosowania ze względu na tysiące linii danych generowanych przez algorytmy.
Rozwiązania klasy Entry-Level i Open Source
Dla hobbystów, warsztatów rzemieślniczych oraz firm stawiających pierwsze kroki w świecie CNC, doskonałym punktem wyjścia są programy typu Open Source lub rozwiązania budżetowe. Narzędzia takie jak FreeCAD oferują coraz bardziej dojrzałe moduły CAM, które pozwalają na darmowe przygotowanie ścieżek dla frezarek 2.5D i 3D. Choć ich interfejs bywa mniej intuicyjny niż w płatnych odpowiednikach, stanowią one potężną bazę edukacyjną. Innym popularnym rozwiązaniem w tej kategorii są programy dedykowane pod konkretne branże, np. Vectric VCarve dla branży stolarskiej i reklamowej. Skupiają się one na łatwości obsługi i szybkim generowaniu programów dla ploterów frezujących, gdzie priorytetem jest prostota importu grafik wektorowych i szybkie zamienienie ich na gotowe wycięte elementy.
Systemy zintegrowane w chmurze – nowa era projektowania
W ostatnich latach rynek został zdominowany przez systemy zintegrowane pracujące w modelu subskrypcyjnym, z których najpopularniejszym jest Fusion 360. Jest to program, który łączy w sobie potężne środowisko CAD 3D, moduł CAM, CAE (analizy wytrzymałościowe) oraz renderowanie. Jego główną zaletą jest asocjatywność – zmiana wymiaru w modelu CAD automatycznie powoduje przeliczenie ścieżek narzędzia w module CAM, co eliminuje konieczność ponownego programowania operacji po każdej poprawce projektowej. Dzięki ogromnej społeczności użytkowników, łatwo znaleźć do niego gotowe postprocesory, w tym te zoptymalizowane pod kontrolery CS-Lab, co czyni go jednym z najczęściej wybieranych narzędzi do profesjonalnego przygotowania produkcji w małych i średnich firmach.
Profesjonalne pakiety High-End dla przemysłu

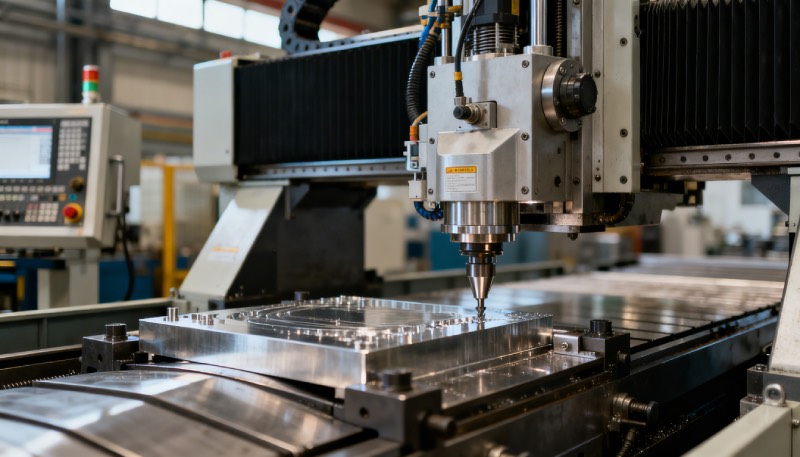

Tam, gdzie liczy się każda sekunda cyklu, a obróbka odbywa się w pięciu osiach lub na skomplikowanych centrach wielozadaniowych (tokarko-frezarkach), stosuje się systemy klasy High-End, takie jak Mastercam, SolidCAM, NX czy Esprit. Są to programy o ogromnych możliwościach optymalizacji ścieżek, oferujące m.in. obróbkę wysokoobydajną (Adaptive/High Speed Machining), która pozwala na drastyczne skrócenie czasu skrawania przy jednoczesnym wydłużeniu żywotności narzędzi. Programy te posiadają najbardziej zaawansowane moduły symulacji, które biorą pod uwagę pełną kinematykę maszyny, wykrywając potencjalne kolizje wrzeciona z uchwytem czy obudową, zanim jeszcze program trafi do sterownika CNC. Koszt wdrożenia takich systemów jest wysoki, ale w skali produkcji masowej zwraca się błyskawicznie poprzez optymalizację procesów.
Rola postprocesora w procesie pisania programów
Niezależnie od tego, czy wybierzemy darmowy program, czy system za kilkanaście tysięcy euro, najważniejszym elementem łączącym oprogramowanie z maszyną pozostaje postprocesor. Jest to plik konfiguracyjny, który decyduje o tym, jak wygenerowane ścieżki zostaną zapisane w pliku tekstowym. Różne sterowniki mają swoje dialekty G-kodu – jedne wymagają specyficznego zapisu cykli wiercenia, inne inaczej interpretują komendy wymiany narzędzia czy wywołania podprogramów. Dobry program do pisania programów CNC to taki, do którego mamy dostępny (lub możemy stworzyć) sprawdzony postprocesor. W przypadku systemów sterowania opartych na CSMIO/IP, postprocesory są powszechnie dostępne dla większości popularnych systemów CAM, co gwarantuje, że maszyna wykona dokładnie takie ruchy, jakie technolog zaplanował na ekranie monitora.
Symulacja i weryfikacja kodu przed uruchomieniem
Współczesne podejście do pisania programów CNC kładzie ogromny nacisk na weryfikację. Nawet najlepszy technolog może popełnić błąd, dlatego nowoczesne oprogramowanie oferuje zaawansowane moduły symulacji ubytkowej. Pozwalają one zobaczyć „wirtualny wiór” i sprawdzić, czy po przejściu narzędzia detal ma oczekiwane wymiary oraz czy nie doszło do podcięcia materiału. Niektóre programy idą o krok dalej, oferując analizę obciążeń narzędzia w każdym punkcie ścieżki. Jeśli program wykryje, że w danym momencie frez będzie zbyt mocno obciążony, może automatycznie skorygować posuw. Taka inteligencja zaszyta w oprogramowaniu CAM sprawia, że proces pisania programów staje się coraz bardziej bezpieczny i przewidywalny, co jest fundamentem nowoczesnej, bezobsługowej produkcji.
Programowanie bezpośrednio na maszynie (WOS i cykle)
Warto również wspomnieć o programowaniu bezpośrednim, które odbywa się przy panelu sterowniczym maszyny (tzw. Shop Floor Programming). Wiele nowoczesnych interfejsów, w tym zaawansowane ekrany w simCNC, oferuje gotowe cykle obróbcze. Operator nie musi znać na pamięć składni G-kodu; wystarczy, że wypełni odpowiednie pola w graficznym oknie – poda średnicę otworu, głębokość i parametry skrawania, a system sam wygeneruje odpowiednie ruchy. Jest to idealne rozwiązanie do szybkich prac warsztatowych i naprawczych, gdzie czas potrzebny na narysowanie części w CAD i przygotowanie projektu w CAM byłby nieproporcjonalnie długi w stosunku do samego czasu obróbki na maszynie.
Kryteria wyboru – na co zwrócić uwagę?
Wybierając program do pisania programów CNC, nie należy kierować się wyłącznie ceną. Kluczowa jest kompatybilność z posiadanymi maszynami oraz łatwość nauki oprogramowania przez kadrę techniczną. Warto sprawdzić, czy producent oprogramowania oferuje wsparcie techniczne w kraju oraz czy istnieje baza gotowych postprocesorów dla naszych sterowników. Kolejnym aspektem jest skalowalność – dobrze, jeśli program, który kupujemy dziś do prostych prac 2D, będzie można w przyszłości rozbudować o moduły do obróbki 4 i 5 osiowej bez konieczności zmiany całej platformy i ponownego szkolenia pracowników. W dzisiejszych czasach istotna jest również współpraca w chmurze i możliwość pracy zespołowej, co pozwala na płynną wymianę danych między projektantem a technologiem produkcji.
Idealne narzędzie dopasowane do potrzeb
Nie istnieje jeden, uniwersalny program do pisania programów CNC, który byłby idealny dla każdego. Dla hobbysty najlepszym wyborem może być darmowy Fusion 360 lub FreeCAD, podczas gdy dla dużej narzędziowni jedynym słusznym rozwiązaniem będzie zaawansowany system klasy NX czy Mastercam. Najważniejsze jest, aby oprogramowanie stanowiło spójną całość z elektroniką sterującą maszyny. Stabilny kontroler ruchu CSMIO/IP w połączeniu z poprawnie skonfigurowanym systemem CAM i dopasowanym postprocesorem tworzy niezawodny fundament nowoczesnej produkcji. Inwestycja w odpowiednie oprogramowanie to inwestycja w bezpieczeństwo, jakość detali i spokój technologa, co w ostatecznym rozrachunku zawsze przekłada się na realny zysk ekonomiczny przedsiębiorstwa.
