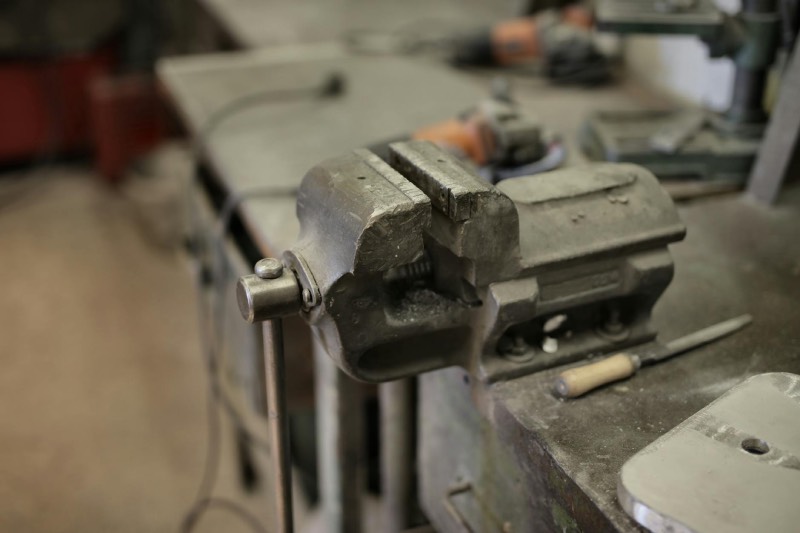

W obróbce elektroerozyjnej nie ma miejsca na przypadek. Nawet najlepiej przygotowany program i najwyższej klasy maszyna nie zagwarantują dokładności, jeśli detal zostanie niewłaściwie zamocowany. W EDM punkt odniesienia zaczyna się nie w sterowaniu, lecz w imadle.
Precyzyjne ustawienie detalu to proces, który wymaga zarówno dokładności, jak i konsekwencji. Każdy etap ma znaczenie – od przygotowania powierzchni po końcową kontrolę baz. Przyjrzymy się bliżej temu zagadnieniu.
Dlaczego prawidłowe ustawienie detalu jest tak ważne?
EDM, niezależnie czy mówimy o drążeniu czy wycinaniu drutowym, opiera się na pracy w mikroskali. Błędy rzędu setnych milimetra bardzo szybko przekładają się na jakość detalu końcowego. Nieprawidłowe zamocowanie może prowadzić do:
- przesunięcia punktu bazowego,
- utraty równoległości i prostopadłości,
- nierównomiernej szczeliny erozyjnej,
- błędów wymiarowych trudnych do skorygowania w dalszym etapie.
Dlatego ustawienie detalu nie jest czynnością pomocniczą – to fundament całego procesu. Pamiętaj o tym, aby uniknąć kosztownych błędów.
Przygotowanie imadła i detalu – jak się za to zabrać?
Zanim detal trafi do imadła nierdzewnego, trzeba zadbać o warunki bazowe. W EDM nawet drobne zanieczyszczenia mogą zaburzyć ustawienie. Powierzchnie styku, zarówno szczęk imadła, jak i samego detalu, powinny być:
- dokładnie oczyszczone z opiłków i osadów,
- odtłuszczone,
- pozbawione mikrozadziorów.
Pamiętaj, aby sprawdzić również stan samego imadła. Zużyte lub nierówne szczęki mogą generować błędy już na starcie.
Wstępne ustawienie i zamocowanie
Detal należy wprowadzić do imadła w sposób kontrolowany, bez pośpiechu. Już na tym etapie ważne jest, aby opierał się stabilnie na powierzchniach bazowych. Docisk powinien być równomierny, dostosowany do materiału i na tyle pewny, aby zapobiec przesunięciom, ale bez deformacji detalu.
Zbyt duża siła może odkształcić element jeszcze przed rozpoczęciem obróbki. Zbyt mała – dopuści do jego mikroruchów w trakcie procesu.
Ustawienie baz – pomiar i korekta
Kolejny krok to właściwe ustawienie detalu względem osi maszyny. W tym celu wykorzystuje się czujniki zegarowe, sondy lub systemy pomiarowe dostępne w maszynie. Proces polega na:
- sprawdzeniu równoległości powierzchni odniesienia,
- kontroli prostopadłości,
- wyznaczeniu punktu zerowego.
Korekta ustawienia odbywa się stopniowo – poprzez delikatne przesunięcia detalu i ponowne pomiary. W praktyce oznacza to pracę w mikroskali, gdzie nawet minimalny ruch ma znaczenie.
Kontrola stabilności
Po ustawieniu baz nie kończy się jeszcze proces przygotowania. Niemniej ważne jest sprawdzenie, czy detal zachowuje swoją pozycję po pełnym dokręceniu imadła. Warto ponownie wykonać pomiar kontrolny i upewnić się, że:
- nie doszło do przesunięcia,
- wartości mieszczą się w założonej tolerancji,
- detal nie „pracuje” pod naciskiem.
To etap często pomijany, a właśnie tutaj ujawniają się błędy wynikające z niewłaściwego docisku.
Znaczenie powtarzalności
W produkcji seryjnej ustawienie jednego detalu to dopiero początek. Kluczowa jest możliwość powtarzania tego samego procesu bez utraty dokładności. Dlatego w praktyce stosuje się stałe bazy odniesienia, dedykowane szczęki lub wkładki oraz procedury ustawiania, które minimalizują ryzyko popełnienia błędu przez operatora.
Im bardziej uporządkowany proces, tym mniejsze ryzyko odchyleń między kolejnymi detalami.
Jak widzisz, ustawienie detalu w imadle EDM nie jest czynnością mechaniczną, którą można wykonać „na oko”. To świadomy proces oparty na wiedzy i precyzji.
