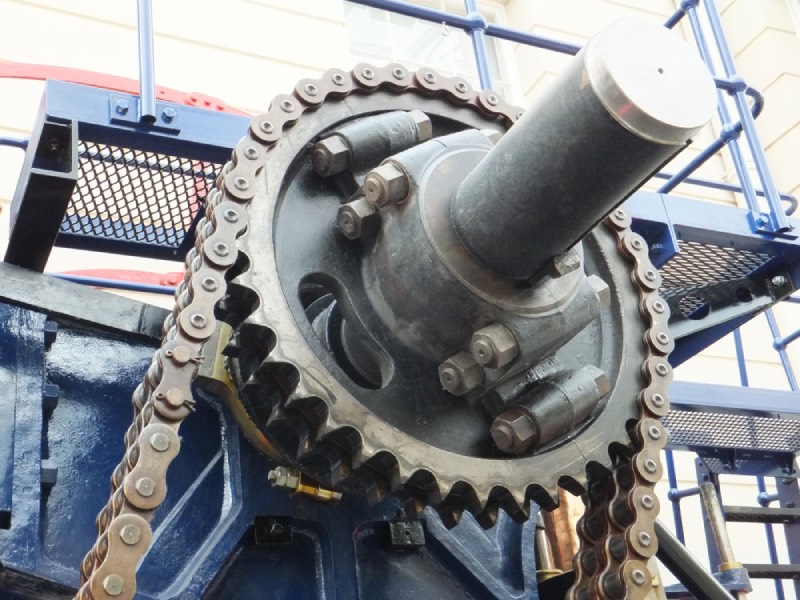

Prawidłowy dobór kół łańcuchowych decyduje o efektywności całego układu napędowego. W napędach łańcuchowych każda błędna decyzja projektowa prowadzi do przyspieszonego zużycia łańcucha, wzrostu hałasu i nieplanowanych przestojów maszyny. Sprawdź, jak dobrać koło łańcuchowe i jakie parametry determinują dobór przełożenia w napędzie łańcuchowym.
Jak przełożenie wpływa na pracę napędu łańcuchowego?
Przełożenie w napędzie łańcuchowym określa stosunek prędkości obrotowej wału napędzającego do prędkości wału napędzanego. Bezpośrednio wpływa ono na moment obrotowy, prędkość obwodową łańcucha oraz trwałość całego układu. Projektant napędu nie może traktować przełożenia jako parametru drugorzędnego — to ono definiuje rozkład sił w układzie. Gdy przełożenie jest zbyt duże, wzrastają obciążenia dynamiczne łańcucha i kół łańcuchowych, co może skracać żywotność elementów napędu. Z kolei zbyt małe przełożenie może powodować niedostateczne przeniesienie momentu obrotowego na stronę napędzaną, co prowadzi do przeciążenia silnika lub niedostatecznej wydajności procesu technologicznego.
W praktyce inżynierskiej napędy łańcuchowe stosuje się tam, gdzie wymagana jest praca przy stałym przełożeniu bez poślizgu — w przeciwieństwie do napędów pasowych. Łańcuch nie przenosi napędu przez tarcie i nie występuje poślizg, więc przeniesienie napędu jest dokładne i powtarzalne. Ta właściwość czyni napędy łańcuchowe szczególnie przydatnymi w maszynach rolniczych, liniach transportowych, przenośnikach i maszynach pakujących.
Warto również uwzględnić zjawisko wielokąta łańcuchowego. Polega ono na cyklicznym zmiennym wychyleniu łańcucha podczas zazębiania się z kołem. Jego intensywność rośnie wraz ze zmniejszaniem liczby zębów koła. Dlatego normy projektowe zalecają stosowanie kół o odpowiednio dużej liczbie zębów, szczególnie po stronie napędzającej.
Zależność między liczbą zębów kół a parametrami układu
Liczba zębów koła łańcuchowego to jeden z najważniejszych parametrów doboru. Stosunek liczby zębów koła napędzanego do koła napędzającego wyznacza wartość przełożenia kinematycznego. Zasadę tę można zapisać prosto: im większa różnica w liczbie zębów między kołem dużym a małym, tym większe przełożenie układu.
Zalecenia producentów i praktyka projektowa wskazują, że koło małe nie powinno mieć zbyt małej liczby zębów; w wielu zastosowaniach przyjmuje się wartości rzędu 17–19 zębów dla koła napędzającego. Zbyt mała liczba zębów powoduje:
- wzrost amplitudy wielokąta łańcuchowego — pulsacje prędkości i przyspieszone zużycie ogniw,
- nierównomierne rozkładanie obciążenia na zęby koła — lokalny wzrost naprężeń kontaktowych,
- pogorszenie warunków zazębiania i pracy łańcucha — co zwiększa hałas i wibracje,
- ograniczenie żywotności całego układu napędowego,
- trudności z kompensacją rozciągnięcia łańcucha w eksploatacji.
Dla napędów szybkoobrotowych zaleca się stosowanie kół o wyższej liczbie zębów i łańcucha o mniejszym skoku. Dla napędów wolnoobrotowych i przenoszących duże momenty — koła o dużej liczbie zębów z łańcuchem o większym skoku. Zależność ta wynika z prędkości obwodowej łańcucha: przy wysokich prędkościach wzrastają siły dynamiczne, a mniejszy skok zmniejsza masę ogniwa i redukuje te siły.
Osobnym zagadnieniem jest parzystość liczby ogniw łańcucha w stosunku do liczby zębów kół. Projektanci dążą do tego, aby liczba ogniw i liczby zębów obu kół nie miały wspólnego dzielnika większego niż jeden. Dzięki temu każde ogniwo zazębia się kolejno z każdym zębem obu kół — zużycie rozkłada się równomiernie, a trwałość układu rośnie.
Co uwzględnić przy doborze koła łańcuchowego?
Dobór koła łańcuchowego wymaga jednoczesnej analizy kilku współzależnych parametrów technicznych. Zaczynamy od określenia wymaganego przełożenia i mocy napędu, a następnie dobieramy typ łańcucha zgodnie z normą ISO 606 dla standardowych łańcuchów rolkowych, a w przypadku innych rozwiązań na podstawie odpowiednich norm i danych katalogowych producenta.
Skok łańcucha to parametr bazowy — koło musi mieć skok identyczny z łańcuchem. Dostępne na rynku koła łańcuchowe produkowane są w wykonaniu jednorazowym oraz z wymiennym wieńcem zębatym, osadzonym na piaście. To drugie rozwiązanie sprawdza się w maszynach, gdzie wymiana całego koła byłaby kosztowna lub wymagała demontażu wału.
Dobierając koło łańcuchowe, inżynier musi sprawdzić:
- Materiał i twardość powierzchni zębów — dla napędów obciążonych dynamicznie stosuje się koła ze stali węglowej lub stopowej, poddane obróbce cieplnej (nawęglanie, hartowanie indukcyjne). Dla napędów lekkich i przy ograniczonej konieczności smarowania stosuje się koła z tworzyw sztucznych (poliamid, POM).
- Liczbę rzędów łańcucha — przy ograniczonej szerokości koła i dużym przenoszonej mocy stosuje się łańcuchy wielorzędowe. Koło musi mieć odpowiadającą tym wymogom budowę wielorzędową.
- Tolerancję otworu i sposób mocowania — koła łańcuchowe osadza się na wale przez połączenie wpustowe, wielowypustowe lub za pomocą tulei stożkowych. Każde z tych rozwiązań ma inne wymagania dotyczące koncentryczności i momentu dokręcenia elementów mocujących.
- Osiowanie kół — błąd osiowania kół łańcuchowych w płaszczyźnie prostopadłej do osi wałów powoduje nierównomierne obciążenie boczne łańcucha i szybkie zużycie płytek bocznych ogniw. Zalecane tolerancje osiowania określają normy branżowe oraz wytyczne producentów elementów napędowych.
- Warunki smarowania — rodzaj i sposób podawania smaru zależy od prędkości liniowej łańcucha. Przy niskich prędkościach wystarczy smarowanie ręczne lub kąpielowe. Przy wysokich prędkościach konieczne jest smarowanie ciągłe pod ciśnieniem lub układem obiegowym. Brak odpowiedniego smarowania jest najczęstszą przyczyną przedwczesnego zużycia zarówno łańcucha, jak i kół łańcuchowych.
Odpowiednio dobrane koła łańcuchowe wpływają nie tylko na sprawność przeniesienia napędu, ale również na trwałość całego układu i bezpieczeństwo jego eksploatacji. W praktyce właściwy dobór powinien zawsze uwzględniać zarówno parametry obliczeniowe, jak i rzeczywiste warunki pracy maszyny. Dzięki temu można ograniczyć ryzyko awarii, wydłużyć żywotność elementów napędu i zapewnić stabilną pracę instalacji w długim okresie.
