Technologia wytwórcza w zakładach przemysłowych opiera się na systemach, od których zależy tempo pracy i pozycja rynkowa firmy. Sam montaż to zadanie inżynieryjne łączące mechanikę, automatykę i logistykę – etap ten rzutuje na późniejsze koszty eksploatacji oraz bezpieczeństwo pracowników.
Poniższy poradnik wyjaśnia, jak zaplanować te prace, aby uniknąć przestojów i zapewnić instalacji maksymalną bezawaryjność od pierwszego uruchomienia.
Rola i definicja montażu linii produkcyjnych w przemyśle
Linia produkcyjna to zespół maszyn i stanowisk roboczych ułożonych w ciąg technologiczny, umożliwiający przetwarzanie surowców w gotowy produkt. Każdy element układu współpracuje z pozostałymi w określonej kolejności, wykonując przypisane mu zadania na poszczególnych etapach powstawania wyrobu.
Choć terminy te bywają stosowane zamiennie, w żargonie technicznym oznaczają inne zakresy prac. Poniższa tabela przedstawia główne różnice między tymi etapami wdrożenia.
| Termin | Zakres działań | Cel etapu |
| Montaż | Fizyczne składanie korpusów, poziomowanie maszyn, łączenie elementów mechanicznych. | Uzyskanie stabilnej konstrukcji mechanicznej. |
| Instalacja | Okablowanie, podłączenie mediów (powietrze, olej), konfiguracja sterowników PLC. | Przygotowanie systemu do pracy pod napięciem i obciążeniem. |
Sprawny montaż linii produkcyjnych opiera się na wiedzy ekspertów z wielu branż oraz dokładnym harmonogramie działań. Doświadczenie brygady montażowej i biegłość w czytaniu dokumentacji technicznej pozwalają na szybkie reagowanie na błędy projektowe, wpływając bezpośrednio na terminowość oddania inwestycji.
Planowanie i przygotowania
Płynny montaż linii zależy od skrupulatności działań podjętych przed startem robót. Faza planowania zajmuje zazwyczaj od 20 do 40 procent czasu trwania projektu – umożliwia to uniknięcie późniejszych, kosztownych modyfikacji konstrukcji już na hali.
Wdrożenie startuje od określenia założeń wydajnościowych oraz specyfiki produktów, które mają opuszczać zakład. Inżynierowie ustalają wymogi techniczne dla poszczególnych stacji oraz planowany zakres robotyzacji. Wynikiem tych prac jest projekt layoutu optymalizujący przepływ materiałów i przewidujący miejsce na ewentualną rozbudowę systemu w przyszłości.
Dokumentacja techniczna niezbędna do prac obejmuje:
- Rysunki zestawieniowe i plany rozmieszczenia maszyn (layout),
- Specyfikacje techniczne i instrukcje DTR poszczególnych urządzeń,
- Schematy instalacji elektrycznych, pneumatycznych oraz hydraulicznych,
- Projekty fundamentów, podestów i konstrukcji wsporczych,
- Harmonogram z zaznaczonymi terminami odbiorów częściowych,
- Scenariusze testów FAT/SAT i kryteria odbioru końcowego.
Dobór maszyn bierze pod uwagę ich parametry, łatwość serwisu oraz dostęp do podzespołów zamiennych u lokalnych dostawców. Sam harmonogram prac musi być zgrany z dostępnością ekip technicznych i uwzględniać specyfikę pracy zakładu, aby montaż nie paraliżował logistyki wewnątrz hali.

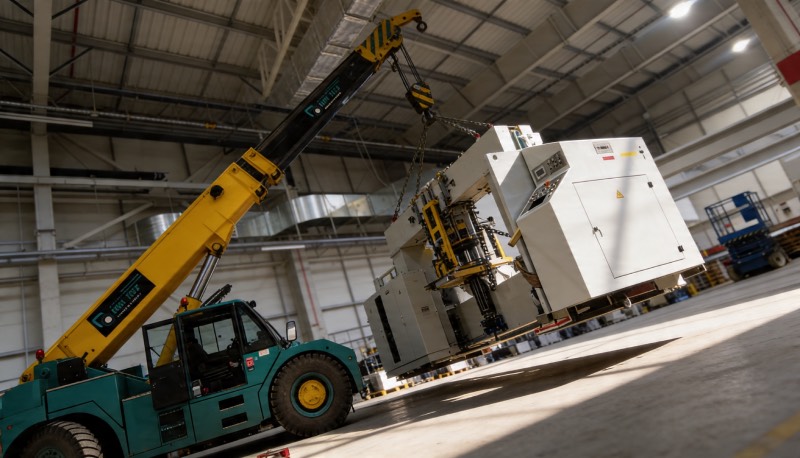

Etap montażu mechanicznego

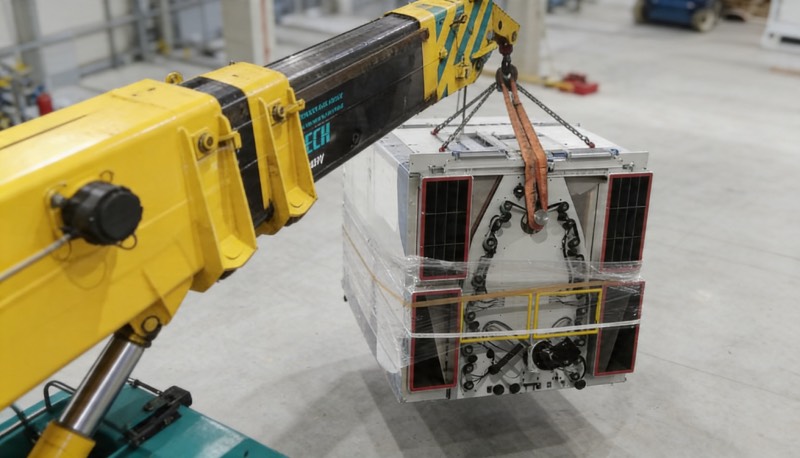

Montaż mechaniczny to faza osadzania ciężkich maszyn i konstrukcji wsporczych na hali. To tutaj teoretyczne założenia z projektów są wdrażane na miejscu, a dokładność osiowania podzespołów bezpośrednio wpływa na stabilność pracy i trwałość łożysk w całym systemie.
Ustawianie maszyn odbywa się przy pomocy niwelatorów laserowych i poziomnic cyfrowych, pozwalających zachować rygorystyczne tolerancje. Montaż wymaga często dokładności do ułamków milimetra – błędy w tym zakresie prowadzą do wibracji, szybszego zużycia napędów oraz strat energii podczas pracy.
Ciekawostka: W najbardziej zaawansowanych liniach produkcyjnych, np. w branży automotive, odchyłka rzędu 0,1 mm na długości 10 metrów bywa powodem odrzucenia montażu przez systemy kontroli jakości.
Systemy transportu wewnętrznego łączą stacje robocze w spójną całość. Podczas montażu instaluje się m.in.:
- Przenośniki taśmowe – do przemieszczania produktów jednostkowych i sypkich,
- Przenośniki rolkowe – idealne do transportu palet oraz ciężkich kontenerów,
- Przenośniki łańcuchowe – stosowane przy dużych obciążeniach i w trudnych warunkach,
- Systemy podwieszane – pozwalające na oszczędność miejsca na posadzce,
- Wózki AGV i roboty mobilne – zapewniające elastyczność w przepływie towarów.
Automatyka i systemy zasilania
Nowoczesne linie wytwórcze bazują na układach elektronicznych odpowiadających za przepływ sygnałów między maszynami a centrum sterowania. Montaż w obszarze elektryki musi być zgodny z dokumentacją SEP i normami EMC, aby uniknąć zakłóceń elektromagnetycznych paraliżujących pracę czujników.
Szafy sterownicze kontrolują pracę poszczególnych modułów linii. W ich wnętrzu montowane są sterowniki PLC, falowniki oraz moduły komunikacyjne i zabezpieczenia prądowe. Układ tych komponentów musi gwarantować wydajne chłodzenie oraz swobodny dostęp dla techników podczas okresowych przeglądów.
Instalacja wymaga precyzyjnego pozycjonowania detektorów:
- Sensory obecności i pozycji (indukcyjne, optyczne, ultradźwiękowe),
- Przetworniki pomiarowe temperatury, ciśnienia i przepływu,
- Systemy wizyjne (kamery przemysłowe) do automatycznej kontroli jakości,
- Kurtyny świetlne i skanery laserowe chroniące strefy niebezpieczne,
- Enkodery do monitorowania prędkości i kąta obrotu wałów.
Systemy pneumatyczne i hydrauliczne w montażu linii produkcyjnych
Napędy pneumatyczne i hydrauliczne generują siłę potrzebną do prasowania, chwytania oraz formowania detali. Montaż w obszarze układów ciśnieniowych powierzany jest monterom z uprawnieniami, ponieważ nieszczelności pod wysokim ciśnieniem stanowią bezpośrednie zagrożenie dla personelu. Wszystkie połączenia są poddawane próbom szczelności przy ciśnieniu wyższym niż robocze, eliminując ryzyko awarii podczas właściwej produkcji.
Rozruch techniczny i testy końcowe
Rozruch to etap kończący montaż, służący sprawdzeniu poprawności wszystkich połączeń i algorytmów sterowania. Proces ten odbywa się według ścisłego protokołu, eliminując błędy widoczne dopiero podczas pracy systemu pod pełnym obciążeniem.
Typowa sekwencja uruchomienia obejmuje:
- Pomiary elektryczne i sprawdzenie obwodów bezpieczeństwa (E-Stop),
- Podanie ciśnienia do układów pneumatycznych i hydraulicznych,
- Sprawdzenie kierunków obrotów napędów w trybie serwisowym (JOG),
- Kalibracja punktów bazowych dla każdej stacji roboczej,
- Testowa jazda transporterów i przenośników bez produktu,
- Próba cyklu automatycznego na sucho,
- Pierwsze przejście produktu przez wszystkie sekcje systemu,
- Dostrajanie prędkości i czasów cyklu w celu osiągnięcia wydajności nominalnej.
Szkolenia i dokumentacja
Szkolenie personelu to instruktaż z obsługi systemu w trybie automatycznym i ręcznym. Pracownicy uczą się korzystania z paneli HMI, interpretacji komunikatów o błędach oraz poznają procedury bezpiecznego zatrzymania linii w sytuacjach awaryjnych.
Zwieńczeniem prac jest przekazanie dokumentacji technicznej niezbędnej do legalnej eksploatacji systemu. W skład pakietu wchodzą schematy powykonawcze, instrukcje stanowiskowe, instrukcje DTR, protokoły pomiarów elektrycznych oraz deklaracje zgodności CE, potwierdzające bezpieczeństwo instalacji.
Typowe przeszkody w montażu linii produkcyjnych
Nawet najlepszy projekt może napotkać trudności podczas wdrażania na hali. Poniższe zestawienie przedstawia najczęstsze ryzyka, na jakie napotyka montaż, oraz sposoby ich mitygacji.
| Wyzwanie | Skutek | Rozwiązanie |
| Błędy w nośności posadzki | Osiadanie maszyn, utrata poziomu. | Wykonanie wylewek wzmacniających lub fundamentów blokowych. |
| Kolizje instalacyjne | Blokada montażu konstrukcji górnych. | Skanowanie 3D hali przed projektowaniem layoutu. |
| Brak mocy przyłącza | Przeciążenia sieci przy rozruchu. | Instalacja lokalnych magazynów energii lub modernizacja trafo. |
| Wąskie ciągi komunikacyjne | Brak możliwości wjazdu wózków. | Demontaż tymczasowy bram lub użycie rolek transportowych. |
Od montażu do pełnej wydajności produkcyjnej
Poprawnie przeprowadzony montaż to fundament, na którym opiera się rentowność całego zakładu. Rzetelność na etapie poziomowania mechanicznego i konfiguracji sterowników PLC gwarantuje, że system będzie pracował bezawaryjnie, zachowując założone czasy cyklu i wysoką jakość wyrobów.
Zapewnienie ciągłości procesów wytwórczych zaczyna się od wyboru doświadczonego zespołu wykonawczego. Zapraszamy do kontaktu w celu omówienia dokumentacji technicznej i zaplanowania bezpiecznego wdrożenia nowych rozwiązań w Państwa przedsiębiorstwie.
Często zadawane pytania (FAQ)
1. Czym różni się montaż linii produkcyjnej od jej instalacji?
Montaż skupia się na fizycznym składaniu korpusów maszyn, ich osiowaniu i łączeniu elementów mechanicznych. Instalacja to termin szerszy, obejmujący dodatkowo doprowadzenie zasilania, sprężonego powietrza, wgranie oprogramowania sterującego oraz przeprowadzenie testów rozruchowych.
2. Ile czasu zajmuje kompletny montaż linii produkcyjnej?
Termin realizacji zależy od liczby stanowisk i stopnia automatyzacji. Proste transportery montuje się w 2-4 tygodnie, natomiast rozbudowane systemy zrobotyzowane mogą wymagać od kilku miesięcy pracy. Duży wpływ na tempo robót ma kompletność dokumentacji i terminowość dostawców maszyn.
3. Jakie są główne etapy montażu linii produkcyjnych?
Proces ten dzieli się na przygotowanie fundamentów, montaż mechaniczny (ustawianie korpusów i transporterów), instalację elektryczną oraz podłączenie mediów (pneumatyka/hydraulika). Całość kończy się rozruchem technologicznym, testami wydajnościowymi i instruktażem dla pracowników.
4. Czy podczas montażu linii produkcyjnej konieczny jest przestój w produkcji?
Przy wdrożeniach w działających zakładach krótki przestój bywa niezbędny, zwłaszcza przy wpinaniu się w media zakładowe. Można go jednak ograniczyć do minimum, planując najbardziej uciążliwe prace na nocne zmiany, weekendy lub okresy zaplanowanych przerw technicznych.
5. Jakie kwalifikacje powinien mieć zespół wykonujący montaż linii produkcyjnych?
W skład brygady wchodzą mechanicy przemysłowi, elektrycy z uprawnieniami SEP oraz specjaliści od automatyki i programowania PLC. Ważne, by monterzy mieli doświadczenie w pracy z rysunkiem technicznym i znali normy BHP obowiązujące przy budowie maszyn.
6. Co obejmuje przekazanie linii produkcyjnej do eksploatacji?
Odbiór końcowy obejmuje przeprowadzenie testów SAT (Site Acceptance Test), przekazanie instrukcji DTR i certyfikatów oraz szkolenie załogi. Wykonawca dostarcza też harmonogram przeglądów gwarancyjnych i określa czas reakcji serwisu w razie wystąpienia awarii.
