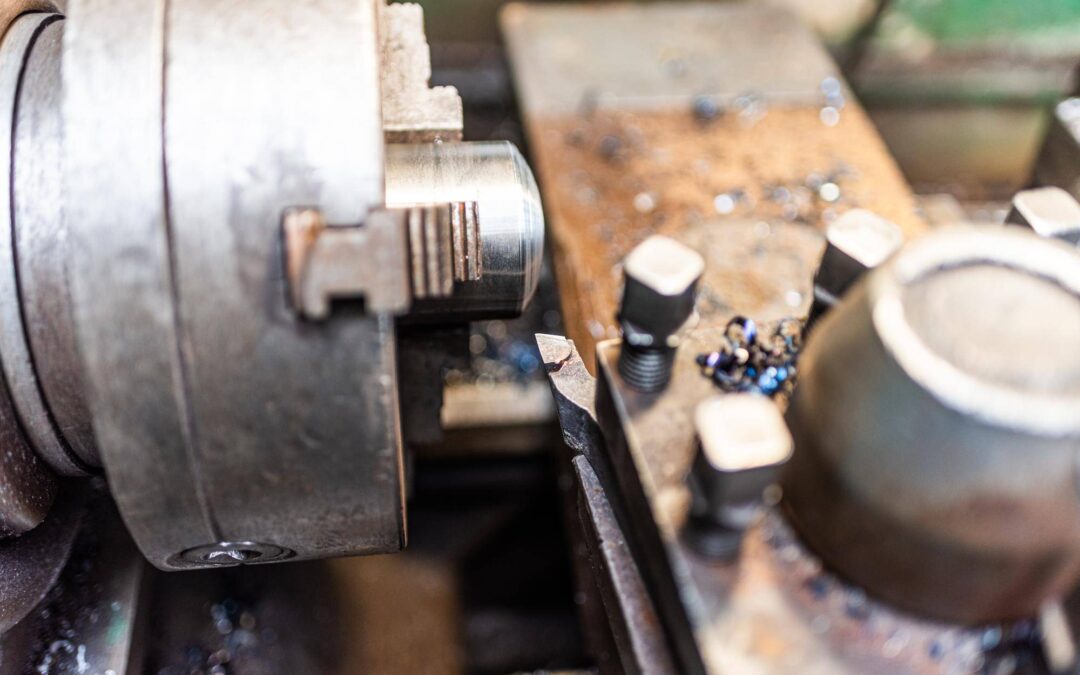

Jak toczyć stożek na tokarce i zachować precyzję obróbki?

Aby toczyć stożek na tokarce i zachować najwyższą precyzję obróbki, wybierz jedną z czterech metod, ustaw sanie lub konik pod właściwym kątem, zagwarantuj stabilne mocowanie, ustaw nóż dokładnie na osi wrzeciona i prowadź równomierny przesuw pod wyznaczonym kątem. Nowoczesne toczenie stożka umożliwia uzyskanie tolerancji całkowitej zmiany średnicy rzędu ±0.0002 cala.

Na czym polega toczenie stożka?

Toczenie stożka to obróbka skrawaniem, w której wytwarza się stopniowe nachylenie lub kąt na powierzchni detalu przez kontrolowane prowadzenie narzędzia względem osi obrotu. Geometria stożka wynika z zaplanowanego ustawienia kątowego toru narzędzia oraz stabilności całego układu.

Kluczowe jest dopasowanie metody do długości stożka, jego kąta oraz wymiarów i własności materiału. Dokładność ustawień oraz jakość ostrza determinują końcową zbieżność i chropowatość.

Ile jest głównych metod toczenia stożków i które są najczęściej stosowane?

Stosuje się cztery główne metody, z których najpowszechniejsze jest skręcenie suportu narzędziowego. Dobór metody powinien wynikać z długości i kąta stożka, sztywności zestawu i wymaganej tolerancji.

• Skręcenie suportu narzędziowego ustawienie sanek pod kątem i przesuw noża według podziałki kątowej zapewniające wysoką precyzję.
• Ustawienie konika przesunięcie konika względem osi łoża przy ruchu narzędzia równoległym do łoża rekomendowane dla długich stożków o małych kątach do 8 stopni.
• Użycie liniału jako prowadnicy powtarzalność z określoną zbieżnością oraz zakres obrotu prowadnicy do 10° w obie strony.
• Toczenie nożem kształtowym rozwiązanie dedykowane wyłącznie do krótkich elementów.

Jak toczyć stożek przez skręcenie suportu narzędziowego?

Ustaw sanki suportu pod wymaganym kątem zgodnie z podziałką. Wyzeruj i zablokuj nieużywane osie tak aby ruch roboczy przebiegał wyłącznie po torze kątowym. Zapewnij płynny i przewidywalny przesuw narzędzia pod kątem do osi obrotu detalu.

Ustaw wierzchołek noża dokładnie na osi wrzeciona oraz zachowaj minimalne wystawienie ostrza z imaka nie większe niż 1.5 wysokości trzonka. Stabilnie zamocuj detal, a parametry skrawania dobierz tak aby uniknąć drgań i ugięć. Powolna praca noża ułatwia równomierne zdjęcie naddatku i uzyskanie prawidłowej zbieżności.

Jak toczyć stożek przez ustawienie konika?

Umocuj przedmiot między kłami. Przesuń konik poprzecznie względem osi głównej o zaplanowaną wartość odsunięcia. Narzędzie prowadź równolegle do łoża tokarki co generuje stożek przez kontrolowaną mimośrodowość osi uchwytu i konika.

Metodę stosuj dla stożków długich o niewielkim kącie do 8 stopni. Zachowaj pełną współosiowość kłów, dokładne ustawienie wysokości noża i stabilne podparcie detalu aby zminimalizować ugięcia przy dłuższej rozpiętości.

Ile wynosi dopuszczalne odsunięcie konika i jak je obliczyć?

Wartość odsunięcia konika obliczysz ze wzoru Odsunięcie = Długość × Stożek na stopę podzielone przez 24. Prawidłowo wyliczone odsunięcie pozwala zachować geometrię i ograniczyć konieczność korekt podczas pomiarów kontrolnych.

Po ustawieniu konika wykonuj ruch wzdłużny równoległy do łoża i kontroluj zbieżność na długości całego stożka aby utrzymać wymaganą tolerancję średnic.

Jak toczyć stożek z użyciem liniału jako prowadnicy?

Skonfiguruj liniał prowadzący tak aby wymusić przesuw noża po zaplanowanej linii kątowej. W tej metodzie układ prowadzący zapewnia powtarzalną zbieżność niezależnie od niewielkich wahania operatora.

Wykorzystaj zakres obrotu prowadnicy do 10° w obie strony aby precyzyjnie odwzorować wymagany kąt. Zadbaj o sztywność zamocowania prowadnicy i płynny kontakt suwaka z liniałem co ogranicza wibracje i nierówności toru.

Kiedy stosować nóż kształtowy i jakie są ograniczenia?

Noża kształtowego używaj wyłącznie do materiałów krótkich. Duża szerokość krawędzi roboczej generuje większe siły skrawania oraz ryzyko drgań dlatego wymaga wysokiej sztywności i konserwatywnych parametrów posuwu.

Przy tej metodzie kluczowe jest perfekcyjne ostrzenie i zachowanie wysokości ostrza względem osi tokarki ponieważ geometria noża bezpośrednio determinuje kąt stożka i jakość powierzchni.

Jak utrzymać precyzję obróbki stożkowej?

Zadbaj o zespół czynników decydujących o wyniku geometrycznym. W praktyce o jakości przesądza zgodność nastaw kątowych, sztywność układu, pozycja ostrza i jednorodny przesuw po torze kątowym.

• Prawidłowe ustawienie kąta sanek lub konika zgodnie z wymaganym nachyleniem.
• Stabilne mocowanie narzędzia i detalu co ogranicza bicie i drgania.
• Ustawienie ostrza dokładnie na wysokości osi wrzeciona oraz centralne pozycjonowanie wierzchołka.
• Równomierny przesuw narzędzia pod wyznaczonym kątem do osi obrotu detalu.
• Wystawienie ostrza z imaka nie większe niż 1.5 wysokości trzonka.
• Precyzyjne ostrzenie narzędzia co bezpośrednio wpływa na geometrię i chropowatość powierzchni.

Co decyduje o doborze parametrów skrawania?

Wytrzymałość i skrawalność materiału determinują głębokość skrawania oraz prędkość i posuw. Długość i kąt stożka narzucają wybór metody i sposób podparcia detalu w celu ograniczenia ugięć i uzyskania stabilnej trajektorii.

Wymiar obrabianego przedmiotu wpływa na selekcję strategii. Dłuższe elementy z małym kątem korzystają z ustawienia konika, krótsze i wymagające większej elastyczności kątowej zyskują na skręceniu sanek lub prowadzeniu po liniale.

Jak kontrolować tolerancje i geometrię stożka?

Weryfikuj zbieżność przez pomiary średnic w zadanych przekrojach oraz kontrolę długości roboczej stożka. Zmieniaj kąt sanek lub wartość odsunięcia konika o minimalne inkrementy i utrzymuj równy posuw aby nie wprowadzać błędów kształtu.

W nowoczesnym procesie możliwa jest tolerancja całkowitej zmiany średnicy rzędu ±0.0002 cala. Osiągnięcie takiej precyzji wymaga perfekcyjnej kalibracji ustawień kątowych, sztywności mocowania i powtarzalności ruchu posuwowego.

Dlaczego stabilność układu jest kluczowa?

Stabilne mocowanie detalu i pewne zaciśnięcie narzędzia ograniczają drgania które zafałszowują kąt i powodują niejednorodną zbieżność. Sztywność bezpośrednio przekłada się na zachowanie trajektorii, powtarzalność wymiarów i gładkość powierzchni.

Odpowiednie podparcie, minimalizacja wysięgów i rygorystyczne ustawienie ostrza na osi wrzeciona pozwalają utrzymać ścieżkę skrawania zgodną z założonym modelem geometrycznym stożka.

Jak krok po kroku przygotować tokarkę do toczenia stożka?

Zweryfikuj bicie i stan mocowania detalu, ustaw wysokość noża na osi wrzeciona oraz wyreguluj luzy prowadnic. Wybierz metodę z czterech dostępnych i ustaw odpowiedni kąt sanek, odsunięcie konika albo pozycję liniału z prowadnicą.

Zablokuj nieużywane osie, ustaw posuw i prędkość do wymaganej sztywności układu, skontroluj wystawienie ostrza i wykonaj płynne przejście po całej długości stożka z równomiernym posuwem. Po przejściu dokonaj pomiarów i w razie potrzeby wprowadź mikro korekty ustawień kątowych.

Podsumowanie

Chcąc skutecznie toczyć stożek na tokarce i utrzymać wymaganą precyzję obróbki, dobierz właściwą metodę spośród czterech dostępnych, ustaw precyzyjnie kąt sanek lub odsunięcie konika, trzymaj ostrze na osi, ogranicz wysięgi i prowadź równomierny posuw pod kątem. Pamiętaj o granicach metody konika do 8 stopni, zakresie obrotu prowadnicy do 10° w obie strony, dopuszczalnym wysięgu ostrza do 1.5 wysokości trzonka oraz o możliwości osiągnięcia tolerancji ±0.0002 cala przy konsekwentnej kontroli każdego etapu obróbki.
