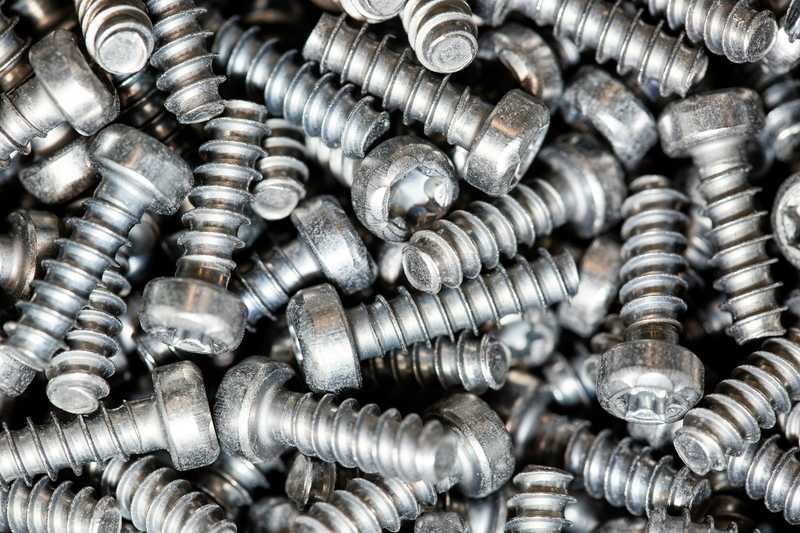

Kształt łba elementu złącznego decyduje o sposobie przenoszenia momentu obrotowego, rozkładzie sił dociskowych oraz możliwości zlicowania mocowania z powierzchnią materiału. Prawidłowy dobór profilu zewnętrznego gwarantuje zachowanie odpowiedniej siły zacisku i zapobiega niszczeniu podłoża. Poniższy przewodnik techniczny omawia warianty geometryczne śrub, ich właściwości mechaniczne oraz zasady doboru w zastosowaniach przemysłowych i budowlanych.
Wprowadzenie do rodzajów śrub
Łeb śruby pełni funkcję oporową i napędową, umożliwiając wprowadzenie elementu złącznego w materiał oraz dociągnięcie łączonych detali z wymaganą siłą. Geometria tej części mocowania determinuje rodzaj użytego narzędzia montażowego oraz maksymalny moment, jaki można przyłożyć bez ryzyka zerwania krawędzi gniazda. Kształt płaszczyzny oporowej pod łbem wpływa z kolei na pole powierzchni styku z podłożem, co bezpośrednio przekłada się na rozkład naprężeń w węźle nośnym.
W konstrukcjach stalowych, budownictwie kubaturowym czy budowie maszyn właściwe dopasowanie profilu zewnętrznego zabezpiecza połączenie gwintowe przed luzowaniem pod wpływem obciążeń dynamicznych. Niedopasowanie wielkości i formy elementu złącznego do specyfiki materiału powoduje punktowe miażdżenie włókien w drewnie, wyrywanie otworów w cienkich blachach poszyciowych lub trwałe odkształcenia w profilach aluminiowych.
Podstawowe typy śrub i wkrętów
Różnica między śrubami a wkrętami polega na sposobie współpracy z nagwintowanym podłożem, co wymusza zastosowanie odmiennych rozwiązań konstrukcyjnych w obrębie łba. Klasyczne śruby pracują najczęściej w otworach przelotowych, dociskając element za pomocą nakrętki, dlatego muszą znosić ogromne siły rozciągające w osi trzpienia. Z tego powodu dominują w nich masywne profile zewnętrzne, pozwalające na użycie ramieniowych kluczy nasadowych.
Wkręty, które samodzielnie formują zarys gwintu w podłożu (np. w blachach stalowych, poliwęglanie lub konstrukcjach drewnianych), dociska się przy ciągłym nacisku osiowym. Profil ich łbów wyposażony jest w gniazda wewnętrzne, umożliwiające precyzyjne prowadzenie szybkoobrotowych elektronarzędzi. Decyzja o wyborze technologii łączenia opiera się na analizie grubości detali, dostępie serwisowym do miejsca pracy oraz założonym tempie operacji instalacyjnych na placu budowy.
Rodzaje łbów śrub
Profil łba bezpośrednio definiuje, jak zachowa się element złączny podczas wprowadzania w materiał bazowy i po ostatecznym dociągnięciu. Odpowiednia geometria ułatwia centrowanie klucza, zabezpiecza przed zjawiskiem wyskakiwania bitu maszynowego i pozwala licować mocowanie z krawędzią dociskanego detalu. Poniżej omawiamy parametry i funkcje najpopularniejszych wariantów na rynku B2B.
Łeb sześciokątny
Profil sześciokątny pozwala na bezkolizyjną aplikację najwyższych momentów obrotowych, niezbędnych do prawidłowego sprężenia połączeń nośnych w budownictwie przemysłowym. Sześć równoległych płaszczyzn oporowych zapewnia narzędziom zewnętrznym stabilny punkt podparcia, co drastycznie obniża ryzyko ześlizgnięcia się szczęk klucza podczas dociągania elementu. Wytwarza się je głównie w wysokich klasach wytrzymałości (np. 8.8, 10.9), co stanowi standard w inżynierii lądowej oraz ciężkim przemyśle maszynowym.
Montaż elementów sześciokątnych wymaga zarezerwowania odpowiedniej przestrzeni promieniowej dla swobodnego ruchu klucza. Wyklucza to ich zastosowanie w wąskich kanałach technologicznych. Aby zwiększyć efektywność tarcia i wyeliminować osobną podkładkę montażową, producenci stosują specjalne warianty z kołnierzem dociskowym. Taki zabieg powiększa obszar styku i dodatkowo chroni miękkie podłoże bazowe przed wgnieceniem pod dużym obciążeniem.
Łeb walcowy
Kształt cylindryczny z wewnętrznym gniazdem napędowym (zazwyczaj imbus lub wielowypust Torx) stosuje się tam, gdzie element złączny należy całkowicie osadzić w nawierconym pogłębieniu walcowym materiału. Wąski profil łba oszczędza przestrzeń gabarytową części, co pozwala na bardzo gęste rozmieszczenie otworów gwintowanych w matrycach, blokach silnikowych czy narzędziach tłocznych.
Wewnętrzne gniazdo sześciokątne ułatwia naturalne centrowanie klucza trzpieniowego w osi mocowania, minimalizując ryzyko ukręcenia narzędzia przy dużym oporze gwintu. Prawidłowa eksploatacja wymaga jednak bezwzględnego utrzymania czystości otworu napędowego. Nagromadzenie brudu technicznego, rdzy lub opiłków uniemożliwia pełne wciśnięcie bitu, co w przypadku konieczności wykonania prac serwisowych często kończy się wyrobieniem krawędzi (tzw. obrobieniem gniazda).
Łeb stożkowy
Konstrukcja zwężająca się ku dołowi pod odpowiednim kątem służy do całkowitego zlicowania płaskiego wierzchu śruby z zewnętrzną powłoką mocowanego detalu. Brak jakichkolwiek elementów wystających poza płaszczyznę płyty zapewnia bezpieczeństwo krawędziom przesuwnym, umożliwia łatwe nałożenie szpachli lakierniczej oraz utrzymuje rygorystyczne parametry estetyczne. Z tego względu profile stożkowe wykorzystuje się masowo w stolarstwie, produkcji taboru szynowego oraz w obudowach elektroniki.
Spodnia, pochyła część łba wymusza automatyczne centrowanie elementu złącznego względem osi montażowej. Taka charakterystyka narzuca konieczność wykonania bardzo precyzyjnego fazowania (pogłębienia stożkowego) w warstwie zewnętrznej materiału. Otwór z fazą zbyt płytką spowoduje niebezpieczne odstawanie śruby od krawędzi, natomiast fazowanie wykonane za głęboko drastycznie zredukuje pole docisku, osłabiając sztywność węzła nośnego.
Łeb płaski
Płaska geometria wyposażona wyłącznie w proste nacięcie poprzeczne to rynkowy standard stosowany głównie w osprzęcie elektrotechnicznym, gdzie wystarczy użycie podstawowego wkrętaka izolowanego. Niskie skomplikowanie profilu ułatwia szybki demontaż puszki serwisowej czy gniazdka bez użycia specjalistycznych bitów maszynowych.
Wkrętaki płaskie bardzo łatwo wypadają z poprzecznego nacięcia przy wyższych obrotach elektronarzędzia – jest to efekt braku bocznego podparcia centrującego. Zjawisko to drastycznie ogranicza moment zaciskowy, co dyskwalifikuje ten typ napędu w zastosowaniach obciążonych wibracjami. W przemyśle zautomatyzowanym warianty z pojedynczym nacięciem wyparte zostały całkowicie przez stabilniejsze gniazda krzyżakowe i wielowypustowe.
Łeb grzybkowy
Wypukła, rozłożysta czasza z szerokim i płaskim spodem oporowym doskonale sprawdza się podczas mocowania materiałów podatnych na uszkodzenia miejscowe. Duża, ciągła płaszczyzna styku równomiernie dystrybuuje obciążenia dociskowe. Zapobiega to przeciagnięciu mocowania przez cienką blachę, sklejki czy elastyczne powłoki z tworzyw sztucznych. Łagodne krawędzie chronią dłonie oraz odzież roboczą monterów przed zaczepieniem.
Profile grzybkowe to domena małej architektury, urządzeń placów zabaw, barierek ochronnych oraz mebli publicznych, gdzie wymagane jest ograniczenie ryzyka skaleczeń. Bardzo często występują w wariancie podsadzanym kwadratem blokującym (tzw. śruby zamkowe). Po wbiciu kwadratowego oporu w strukturę płyty drewnianej nakrętkę można nałożyć i dokręcić przy pomocy tylko jednego klucza po przeciwnej stronie konstrukcji, co bardzo przyspiesza montaż szkieletowy.
Zastosowania łbów śrub w różnych branżach
Rodzaj realizowanej technologii produkcji wyznacza ścisłe wymagania dotyczące doboru profili geometrycznych. W budownictwie przemysłowym, gdzie obciążenia ścinające węzłów konstrukcyjnych przekraczają dziesiątki ton, bezwzględnym standardem pozostają grube śruby z łbem sześciokątnym. Kształt ten pozwala na przeniesienie olbrzymich sił generowanych przez specjalistyczne klucze dynamometryczne w rygorystycznie wyliczonym procesie sprężania.
Przemysł motoryzacyjny i producenci linii technologicznych opierają montaż na elementach walcowych z napędem Torx. Gniazdo tego typu zabezpiecza bit przed zjawiskiem wyskakiwania z gniazda napędowego, maksymalizując żywotność stacji dokręcających na taśmie produkcyjnej. Z kolei stolarka oraz przemysł wykończeniowy wykorzystują warianty stożkowe. Rozwiązania dostarczane przez certyfikowanych dystrybutorów hurtowych i producentów, takich jak Marcopol, dopasowuje się do właściwości drewna w taki sposób, aby uzyskać całkowicie płaską powierzchnię montażową pod okleinowanie.
Przegląd najpopularniejszych typów łbów
Proces doboru odpowiedniego kształtu opiera się na kompromisie między gabarytami otworu technologicznego, wymaganą siłą ściskającą oraz założeniami wizualnymi realizowanego projektu. Inżynier planujący rozmieszczenie punktów węzłowych traktuje śrubę sześciokątną jako rozwiązanie dla aplikacji ciężkich bez ograniczeń przestrzennych. W miejscach, gdzie detal musi przylegać bezpośrednio do innej powierzchni płaskiej, wybór ogranicza się do mocowań stożkowych, wymuszając jednocześnie zaplanowanie etapu fazowania formatek w procesie obróbki CNC.
Profile walcowe i grzybkowe stają się naturalnym remedium na nietypowe środowisko pracy. Wpuszczenie głębokiej walcówki wewnątrz odlewu żeliwnego zabezpiecza połączenie przed uderzeniami bocznymi maszyn w strefie pracy narzędzia. Równocześnie odpowiednio dopasowane kołnierze lub kapelusze grzybkowe zastępują fizyczne parametry standardowych podkładek powiększonych. Odpowiedzialne wskazanie geometrii części w rysunku technicznym optymalizuje przebieg produkcji, likwiduje potencjalne przestoje i eliminuje problemy serwisowe spowodowane niedostępnością uszkodzonego gniazda mocowania.
