W skrócie: aby bezpiecznie połączyć rurę stalową z miedzianą, ustaw w kierunku przepływu najpierw stal, a potem miedź, odizoluj elektrycznie miejsce styku taśmą teflonową lub przekładką dielektryczną i zastosuj złączkę z częścią gwintowaną do stali oraz lutowaną albo zaprasowywaną do miedzi. Gdy suma jonów chlorkowych i siarczanowych w wodzie przekracza 50 mg/l, dodaj inhibitor korozji. Coraz częściej wybierane jest zaprasowywanie ze względu na szybkość i szczelność [2][3][1][6][7].
Dlaczego izolacja elektryczna między stalą a miedzią jest konieczna?
Bezpośredni kontakt stali lub stali ocynkowanej z miedzią w obecności wody i jonów przewodzących uruchamia korozję elektrochemiczną, w której metal mniej szlachetny ulega przyspieszonej destrukcji. W tym układzie żelazo lub cynk są niszczone przez miedź, co grozi perforacją ścianek i nieszczelnością instalacji [2].
Aby przerwać przepływ prądu galwanicznego, wymagane jest odizolowanie elektryczne obu metali. Stosuje się do tego taśmę teflonową na gwintach lub specjalne przekładki dielektryczne umieszczone w strefie styku metali [1][3].
Zjawisko korozji jest szczególnie groźne, gdy w instalacji obecny jest tlen oraz jony przewodzące. W układach bez dostępu tlenu ryzyko maleje, jednak w typowych instalacjach wodnych tlen i jony są obecne, dlatego izolacja dielektryczna jest obowiązkowa [2].
Jak ustawić kolejność rur względem kierunku przepływu?
Kluczowa zasada montażu brzmi: rury stalowe muszą być przed miedzianymi w kierunku przepływu wody. Takie ułożenie minimalizuje oddziaływanie miedzi na żelazo lub cynk i ogranicza destrukcję ścianek stalowych [2][3].
Odwrotna kolejność nasila korozję elementów stalowych i przyspiesza ich zużycie, dlatego podczas modernizacji lub rozbudowy należy zawsze planować odcinki stalowe przed miedzianymi w stronę przepływu [4][9].
Co decyduje o ryzyku korozji w wodzie instalacyjnej?
Im wyższa zawartość jonów chlorkowych i siarczanowych, tym szybciej zachodzi korozja na styku miedzi i stali. Gdy suma stężeń tych jonów przekracza 50 mg/l, trzeba stosować inhibitor korozji, który spowalnia proces i chroni ścianki rur [1].
Dostęp tlenu zwiększa tempo reakcji elektrochemicznych, dlatego w otwartych układach wodnych oraz przy częstym napowietrzaniu wody zabezpieczenia antykorozyjne mają szczególne znaczenie [2].
Jakie złączki i adaptery dobrać do połączenia stali z miedzią?

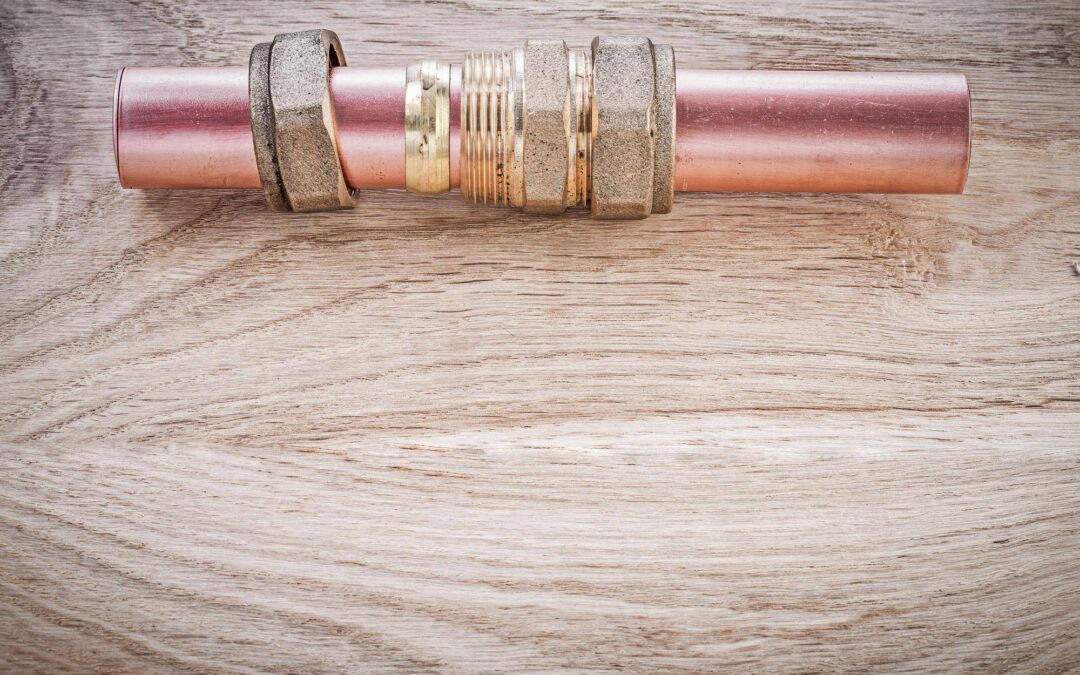

Połączenie metalu z metalem wymaga złączek dopasowanych do obu materiałów. Zalecane są złączki dwuwarstwowe lub adaptery, które z jednej strony mają część gwintowaną do rury stalowej, a z drugiej stronę przeznaczoną do rury miedzianej w wariancie lutowanym kapilarnie lub zaprasowywanym. Średnice złączek powinny odpowiadać średnicom zewnętrznym rur [6][5].
Dostępne rozwiązania dla miedzi obejmują akcesoria do lutowania i zaciskowe w szerokim zakresie średnic zewnętrznych od 6 do 159 mm, co pozwala dobrać właściwą geometrię zarówno dla instalacji wodnych, jak i grzewczych [5]. W praktyce w instalacjach wodnych i ciepłowniczych często występują średnice 15 mm, 22 mm oraz 28 mm, co ułatwia wybór kompatybilnych kształtek [13].
Jak przygotować rury przed wykonaniem połączenia?
Rurę stalową należy przyciąć na wymiar i starannie zeszlifować krawędzie, aby usunąć zadziory oraz zgrubienia, które mogłyby utrudnić prawidłowe doszczelnienie i montaż złączki gwintowanej lub zaprasowywanej [6].
Rurę miedzianą po cięciu trzeba oczyścić i w razie potrzeby wykonać gradowanie, które przywraca równą krawędź i zapewnia pełny styk kapilarny przy lutowaniu lub jednorodny docisk przy zaciskaniu [12][6].
Wybrane systemy połączeń przewidują wciśnięcie rury miedzianej w złącze bez konieczności gradowania, pod warunkiem że krawędź po cięciu nie uległa odkształceniu. Taką procedurę przewiduje m.in. system TERRAIN SDP, który dopuszcza bezpośrednie wsunięcie rury miedzianej w złącze zgodnie z instrukcją producenta [13].
Jak wykonać połączenie krok po kroku?
- Zaplanowanie przebiegu przewodów z zachowaniem kolejności stal przed miedzią w kierunku przepływu wody, co ogranicza niszczenie elementów stalowych [3][4].
- Przygotowanie końców rur: przycięcie, oczyszczenie, zeszlifowanie krawędzi stali oraz ewentualne gradowanie miedzi dla uzyskania równych krawędzi i prawidłowego osadzenia złączek [6][12].
- Wybór i montaż adaptera. Stronę stalową wykonać jako połączenie gwintowane lub zaprasowywane, stronę miedzianą jako lutowaną kapilarnie albo zaprasowywaną, zgodnie ze specyfikacją złączki i średnicami rur [2][5][6].
- Zastosowanie izolacji dielektrycznej w miejscu styku metali. Na połączeniach gwintowanych użyć taśmy teflonowej lub wprowadzić przekładkę dielektryczną dedykowaną do rozdzielenia materiałów przewodzących [1][3][10].
- Dobór technologii zamknięcia połączenia. Dla miedzi możliwe jest lutowanie miękkie lub twarde, a także zaprasowywanie, które zapewnia wysoką szczelność nawet przy ograniczonym dostępie montażowym [7][2][11].
Lutowanie czy zaprasowywanie?
Zaprasowywanie zyskuje przewagę jako metoda szybka i zapewniająca powtarzalną szczelność zarówno dla elementów stalowych, jak i miedzianych, bez konieczności pracy w wysokiej temperaturze. Sprawdza się w ciasnej zabudowie i skraca czas montażu [2][7].
Lutowanie pozostaje skuteczne, wymaga jednak kontroli temperatury i właściwego doboru spoiwa. Dla instalacji wody zimnej i ciepłej oraz niskotemperaturowego c.o. przewiduje się lutowanie miękkie około 450°C, a dla c.o., gazu, oleju i sprężonego powietrza lutowanie twarde w zakresie 590 do 815°C [7].
Z uwagi na obecność tlenu i jonów w typowych instalacjach wodnych, niezależnie od metody łączenia, ochrona antykorozyjna na styku stali i miedzi jest niezbędna [2].
Na czym polega izolacja dielektryczna w praktyce?
Izolacja dielektryczna to wprowadzenie elementu nieprzewodzącego w ciąg metaliczny, aby przerwać obwód galwaniczny. Stosuje się taśmy PTFE na połączeniach gwintowanych oraz gotowe przekładki dielektryczne montowane między powierzchniami stykowymi stali i miedzi [1][3].
Rozwiązanie to jest stosowane łącznie z doborem właściwych złączek, dzięki czemu miejsce styku metali nie tworzy drogi dla przepływu prądu i nie inicjuje korozji elektrochemicznej [10][11].
Jak kontrolować ryzyko korozji w trakcie eksploatacji?
W wodzie o podwyższonej zawartości chlorków i siarczanów należy stosować inhibitor korozji, gdy suma stężeń przekracza 50 mg/l. Środek ten ogranicza tempo reakcji korozyjnych i stabilizuje pracę instalacji mieszanej stal miedź [1].
Wybór metody łączenia i materiałów uszczelniających powinien także uwzględniać rodzaj medium, ciśnienie i temperaturę pracy, co pozwala dobrać technologię o najwyższej trwałości w danych warunkach [8].
Co jeszcze wpływa na trwałość połączenia stali z miedzią?
- Prawidłowy dobór złączek do średnic i materiałów, z uwzględnieniem zakresu 6 do 159 mm dla akcesoriów miedzianych oraz kompatybilnych przejść gwintowanych dla stali [5][6].
- Jakość narzędzi montażowych i poprawność procesu zaciskania lub lutowania, które determinują szczelność i odporność na obciążenia eksploatacyjne [2][7].
- Utrzymanie ciągłości izolacji dielektrycznej w każdym punkcie przejścia materiałowego, aby zapobiec lokalnym ogniwom korozyjnym [1][3].
- Uwarunkowania projektowe i modernizacyjne, w których rury miedziane wprowadza się do istniejących układów, co wymaga bezwzględnego zachowania kolejności stal przed miedzią w stronę przepływu [9][4].
Najczęstsze błędy przy łączeniu stali z miedzią
- Nieprzestrzeganie kolejności montażu i ustawienie miedzi przed stalą w kierunku przepływu, co nasila niszczenie odcinków stalowych [2][3][4].
- Brak izolacji dielektrycznej w strefie styku metali, co uruchamia korozję elektrochemiczną i prowadzi do przyspieszonej perforacji [1][3].
- Dobór niekompatybilnych adapterów i złączek bez właściwego przeznaczenia do stali i miedzi, skutkujący nieszczelnościami i degradacją połączenia [6][5].
- Pominięcie inhibitora korozji, gdy suma chlorków i siarczanów w wodzie przekracza 50 mg/l, co skraca żywotność instalacji [1].
- Stosowanie technologii lutowania nieadekwatnej do zakresu temperatur i medium roboczego, co obniża trwałość w eksploatacji [7][11].
Czy można łączyć systemy z tworzyw z miedzią lub stalą w obrębie jednej instalacji?
Przejścia między miedzią, stalą i systemami z tworzyw sztucznych realizuje się przez dedykowane adaptery i złączki, które zapewniają odpowiedni sposób połączenia po każdej stronie. Kluczowe jest dopasowanie średnic oraz rodzaju wyjścia gwintowanego, lutowanego lub zaciskowego adekwatnie do materiału przewodu [6].
Gdzie rury miedziane sprawdzają się w modernizacjach?
W modernizowanych instalacjach wodnych, grzewczych i gazowych rury miedziane pozwalają na poprawę parametrów pracy układu oraz integrację z istniejącymi odcinkami stalowymi, pod warunkiem zachowania zasad montażowych opisanych wyżej [9].
Ile wynosi dopuszczalne stężenie jonów bez inhibitora?
Połączenie rury stalowej z miedzianą powinno pracować w wodzie, w której suma stężeń jonów chlorkowych i siarczanowych nie przekracza 50 mg/l. Powyżej tej wartości konieczne jest wprowadzenie inhibitora korozji, który spowalnia destrukcję metalicznych elementów instalacji [1].
Jakie metody łączenia miedzi są zgodne z wymaganiami instalacyjnymi?
W łączeniu miedzi wykorzystuje się lutowanie miękkie i twarde oraz systemy zaciskowe. Dobór metody powinien uwzględniać temperaturę pracy, medium i wymagania producenta armatury, co zapewnia szczelność i trwałość w danym zastosowaniu [7][10][11].
Dlaczego zaprasowywanie zyskuje na popularności?
Zaprasowywanie ogranicza liczbę operacji technologicznych, eliminuje otwarty ogień oraz umożliwia szybkie wykonywanie szczelnych połączeń zarówno na miedzi, jak i na stalowych odcinkach instalacji. Jest to aktualny kierunek rozwoju technik montażowych w instalacjach rurowych [2][7].
Podsumowanie
Bezpieczne i trwałe połączenie stali z miedzią wymaga trzech filarów. Po pierwsze kolejność stal przed miedzią w kierunku przepływu. Po drugie izolacja dielektryczna z użyciem taśmy PTFE lub przekładek. Po trzecie właściwa technologia montażu i kontrola jakości wody z ewentualnym użyciem inhibitora korozji powyżej 50 mg/l jonów chlorkowych i siarczanowych. Zastosowanie zaprasowywania oraz właściwie dobranych adapterów podnosi szczelność i skraca czas montażu [2][3][1][7][6][5].
