Jak zrobić zbrojenie fundamentów zgodnie z obowiązującymi normami?

Zbrojenie fundamentów stanowi kluczowy etap budowy, decydując o bezpieczeństwie i trwałości całej konstrukcji. Odpowiednie wykonanie zbrojenia zgodnie z aktualnymi normami nie tylko zabezpiecza budynek przed pęknięciami i deformacją, ale także wydłuża jego żywotność oraz zapobiega powstawaniu rys wynikających z obciążeń, czynników termicznych i skurczowych. Poniżej opisane są zasady i wymagania dotyczące wykonania zbrojenia fundamentów z uwzględnieniem najnowszych wytycznych Eurokodu oraz Polskich Norm.

Podstawy prawidłowego zbrojenia fundamentów

Podstawą prawidłowego zbrojenia fundamentów jest znajomość i zastosowanie obowiązujących norm, szczególnie tych określających wymagania minimalnego zbrojenia. Normy te, bazujące na Eurokodzie i krajowych przepisach budowlanych, określają zarówno ilość, jak i rozmieszczenie prętów zbrojeniowych. Ich celem jest ograniczenie powstawania rys na skutek odkształceń termicznych, skurczowych oraz działania obciążeń użytkowych. Znajomość minimalnych wymagań pozwala na dopasowanie układu i rodzaju zbrojenia do typu fundamentu oraz oczekiwanej trwałości konstrukcji.

Wyróżnia się kilka kluczowych elementów układu zbrojenia. Główne obciążenia przenoszą podłużne pręty, natomiast strzemiona, czyli elementy poprzeczne, scalają całość, zwiększając nośność i stabilność szkieletu. W konstrukcjach fundamentów płytkich, listwowych lub głębokich stosuje się odpowiednio dwie warstwy zbrojenia lub dodatkowe wzmocnienia poprzeczne, zgodne z normą zbrojenia minimalnego.

Zasady doboru i układania prętów zbrojeniowych

Proces przygotowania zbrojenia fundamentów rozpoczyna się od doboru średnicy oraz liczby prętów zbrojeniowych na podstawie analizy statyczno-wytrzymałościowej i wymagań normowych. Typowe średnice prętów podłużnych wynoszą 10–16 mm, zaś dla ław fundamentowych stosuje się głównie pręty od 12 do 16 mm. Strzemiona — łączniki o mniejszej średnicy — mają najczęściej 6–8 mm.

Zbrojenie należy układać w dwóch warstwach: górnej i dolnej, zapewniając podparcie w całym przekroju fundamentu i równomierne rozłożenie sił. W głębokich fundamentach oraz tych narażonych na większe obciążenia dodatkowo wprowadza się zbrojenie poprzeczne dla polepszenia nośności poprzecznej i zabezpieczenia przed przemieszczeniami prętów.

Strzemiona łączą i stabilizują pręty podłużne, nadając konstrukcji odpowiednią sztywność. Są montowane w określonych odstępach, tak aby skutecznie wzmacniały całość zbrojenia. Ich haki powinny mieć długość minimum 6 cm (dla prętów o średnicy 6–8 mm) oraz być zagięte pod kątem 45° lub 90°, co poprawia kotwienie i trwałość wiązań.

Minimalne zbrojenie fundamentów – obowiązujące normy

Najważniejszą zasadą jest zachowanie minimalnego zbrojenia, określonego przez przepisy Eurokodu oraz Polskich Norm. Minimalna ilość prętów zabezpiecza fundamenty zarówno przed rysowaniem, jak i zbyt dużymi odkształceniami. Pręty powinny być rozstawione co najmniej 20 mm od siebie, co zabezpiecza beton przed powstawaniem tzw. gniazd powietrznych i zapewnia właściwe otulenie mieszanką betonową.

Każdy typ fundamentu ma określone rozstawy, ilość i średnice prętów, które muszą być spełnione, aby zapewnić bezpieczeństwo i trwałość. Dodatkowo, zakładki ścienne prętów wykonuje się na długość 40 cm dla prętów żebrowanych i 50 cm dla prętów gładkich. Dobre wykonanie zakładek zapewnia odpowiedni transfer sił i wytrzymałość połączeń.

Otulina betonowa, czyli warstwa betonu pokrywająca całe zbrojenie, powinna mieć minimum 50 mm grubości. Zapewnia ona ochronę przed korozją, agresją chemiczną gruntu oraz działaniem wysokiej temperatury. Szczególnie istotne jest kontrolowanie grubości otuliny podczas wykonywania deskowania i betonowania fundamentów.

Łączenie i wiązanie prętów zbrojeniowych

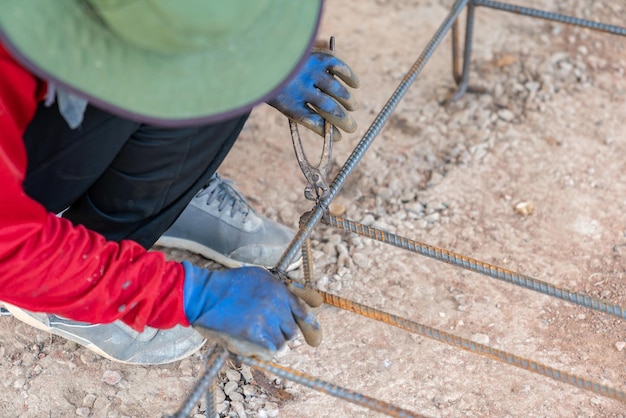

Łączenie prętów na zakładkę to jedna z podstawowych operacji przy budowie prawidłowego zbrojenia fundamentów. Każde połączenie wykonuje się na ustaloną długość: 40 cm w przypadku prętów żebrowanych oraz 50 cm dla prętów gładkich. Odpowiednia zakładka zapewnia skuteczny transfer sił pomiędzy elementami i zabezpiecza przed rozwarstwieniem konstrukcji. Do wiązania prętów używa się drutu wiązałkowego, stosując wiązania ręczne lub coraz częściej mechaniczne narzędzia automatyczne, co pozwala przyspieszyć proces oraz zadbać o powtarzalną jakość wiązań.

Szczególną uwagę należy zwrócić na rozmieszczenie i wykonanie haków na końcach strzemion oraz prętów głównych. Długość haka nie powinna być mniejsza niż 6 cm, a jego kąt wygięcia musi wynosić od 45 do 90 stopni względem osi pręta. Pozwala to na prawidłowe zakotwienie w betonie oraz odporność na siły rozciągające i ścinające.

Trendy i nowe technologie w zbrojeniu fundamentów

Coraz większą rolę odgrywają automatyczne narzędzia do wiązania zbrojenia, które znacznie usprawniają proces montażu i poprawiają precyzję wykonania. Mimo że ich wdrożenie wiąże się z dodatkowymi kosztami, w dużych realizacjach wpływają pozytywnie na jakość i szybkość pracy. Kolejnym trendem jest stosowanie prefabrykowanych szkieletów zbrojeniowych, takich jak gotowe siatki czy przestrzenne belki, które przyspieszają montaż oraz ograniczają ryzyko błędów wykonawczych.

Rosnące znaczenie przepisów minimalnego zbrojenia wpływa na podejście do projektowania, w którym dużo większą uwagę przykłada się do trwałości, eliminacji rys i zapewnienia długoletniej eksploatacji konstrukcji. Producenci materiałów i wykonawcy skupiają się na rozwiązaniach optymalizujących proces wiązania, układania i zabezpieczania prętów, tak by zapewnić zgodność z aktualnymi wytycznymi oraz łatwość kontroli postępu prac.

Podsumowanie – kluczowe zasady prawidłowego zbrojenia fundamentów

Aby wykonać zbrojenie fundamentów zgodnie z obowiązującymi normami, należy przestrzegać kilku fundamentalnych zasad. Konieczne jest uwzględnienie typowych średnic prętów podłużnych (10–16 mm), zastosowanie odpowiednich odstępów (minimum 20 mm między prętami) i otuliny betonowej (co najmniej 50 mm). Strzemiona powinny mieć właściwą grubość (6–8 mm) oraz długość i kąt wygięcia haków (minimum 6 cm, 45°–90°). Wszystkie pręty należy łączyć na zakładkę, stosując wymagane długości w zależności od rodzaju prętów. Wykorzystanie nowoczesnych metod, takich jak mechaniczne wiązanie czy prefabrykowane szkielety, dodatkowo zwiększa efektywność i precyzję wykonania zbrojenia. Przestrzeganie opisanych wytycznych umożliwia wykonanie trwałego, stabilnego i zgodnego z normami zbrojenia fundamentów, które zapewni bezpieczeństwo inwestycji na lata.
